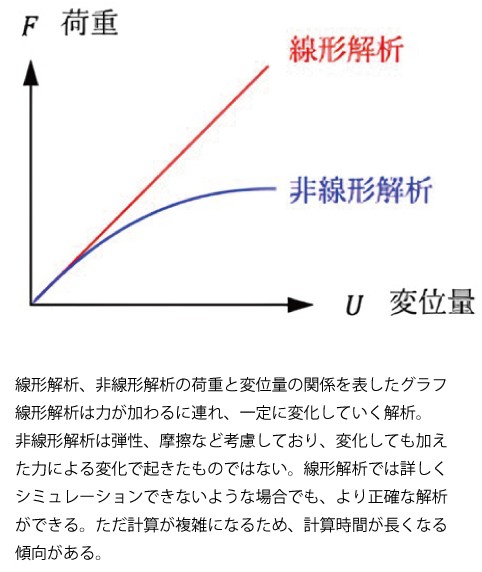

線形解析は、一般的に多く利用されている解析手法になります。
解析目的によっては、「強度解析」、「応力解析」、「変形解析」など呼び方は様々あります。
応力や変形など製品の基本構造に関わる問題解決に用いられます。
非線形解析は、大きく分けて3種類あります。
材料非線形解析・・・金属の塑性問題，ゴム製品のような超弾性など時間の経
過と共に材料特性が変化する
大変形解析・・・大きな変形を伴う解析で、途中で荷重方向などが変化する。
接触解析・・・時間の経過と共に他の物に接触する事で、条件が変化する。
線形解析に比べ、より条件が複雑化されている分、より実現象に近い状態を再
現する事ができる。
材料特性の変化による影響や接触問題による影響を確認したい場合などによく
用いられます。
こんなお悩みはありませんか？
線形解析 非線形解析では、構造体の強度問題のコンピューターシミュレーションを行います。 製品強度について、次のようなお悩みをか
かえていませんか？
・製品の強度を検証したいが、どのように行えば良いか判らない
・製品のトラブル原因が分からない
・納品先から性能検証結果の提出を求められた
・自社のツールでは、複雑な解析が出来ない
そのお悩みを線形解析 非線形解析で解決します
弊社では、 様々な企業の強度解析を受託しています。設計段階で構造物の強度特性を把握することは、 安全性の有無を事前に予測するだけでなく、コストダウンや軽量化を実現する手段として非常に重要です。 大変形、接触、材料非線形などを考慮した、高度な解析にも対応できます。
・構造体の強度特性を把握することができます
・変形状態や応力の分布を視覚的に確認できます
・実験では視認や測定が困難な部分の強度評価も可能です
線形解析 ・非線形解析事例
・接触を考慮した自動車のドアの押し込み解析
・接触 大変形を考慮したOリングの解析
・材料非線形を考慮したブレーキシューの解析
・接触を考慮したバックルの嵌め合い解析
・クレーンフレームの座屈挙動の解析
・コネクティングロッドの強度解析
・ハンドルの強度解析
