3Dレーザースキャナーとは
3Dレーザースキャナーは、「物体や空間の形状を高精度で立体的に測定する装置」です。
レーザー光を使って、対象物までの距離を計測し、その情報をもとに3次元の点群データ（点の集合）として記録します。
仕組みは、レーザー光を対象物に照射し、反射して戻ってくるまでの時間や位相差から距離を算出します。それを広
範囲にスキャンして、無数の点（点群）として形状を記録します。
出力形式は点群データ（Point Cloud）として3Dの形状をデジタル化。また、CADソフトなどに取り込んで、図面化や解析に活用できます。
導入例
・建築や土木現場での既存建物の計測・記録
・リノベーションや耐震補強のための図面作成
・文化財や歴史的建造物の保存記録
・工場やプラントの設備レイアウト計測
・現場の変形やひずみの可視化
特徴

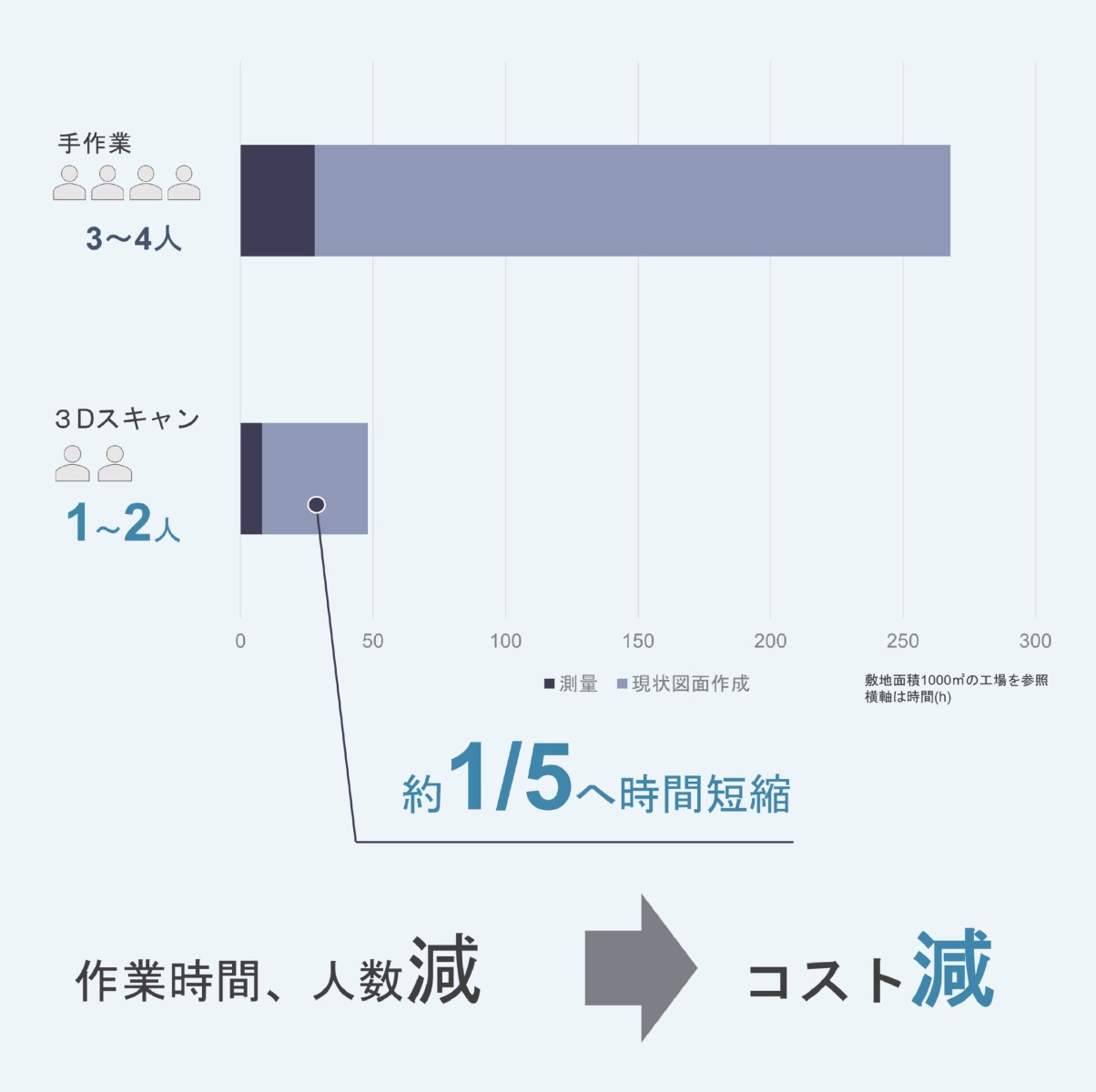

・手作業のよりも約1/5の時間で、高精度・高密度な測量が可能
・人の手が届かない場所も非接触で測定できる
・図面がない古い建物でも、現況の3Dデータを取得できる

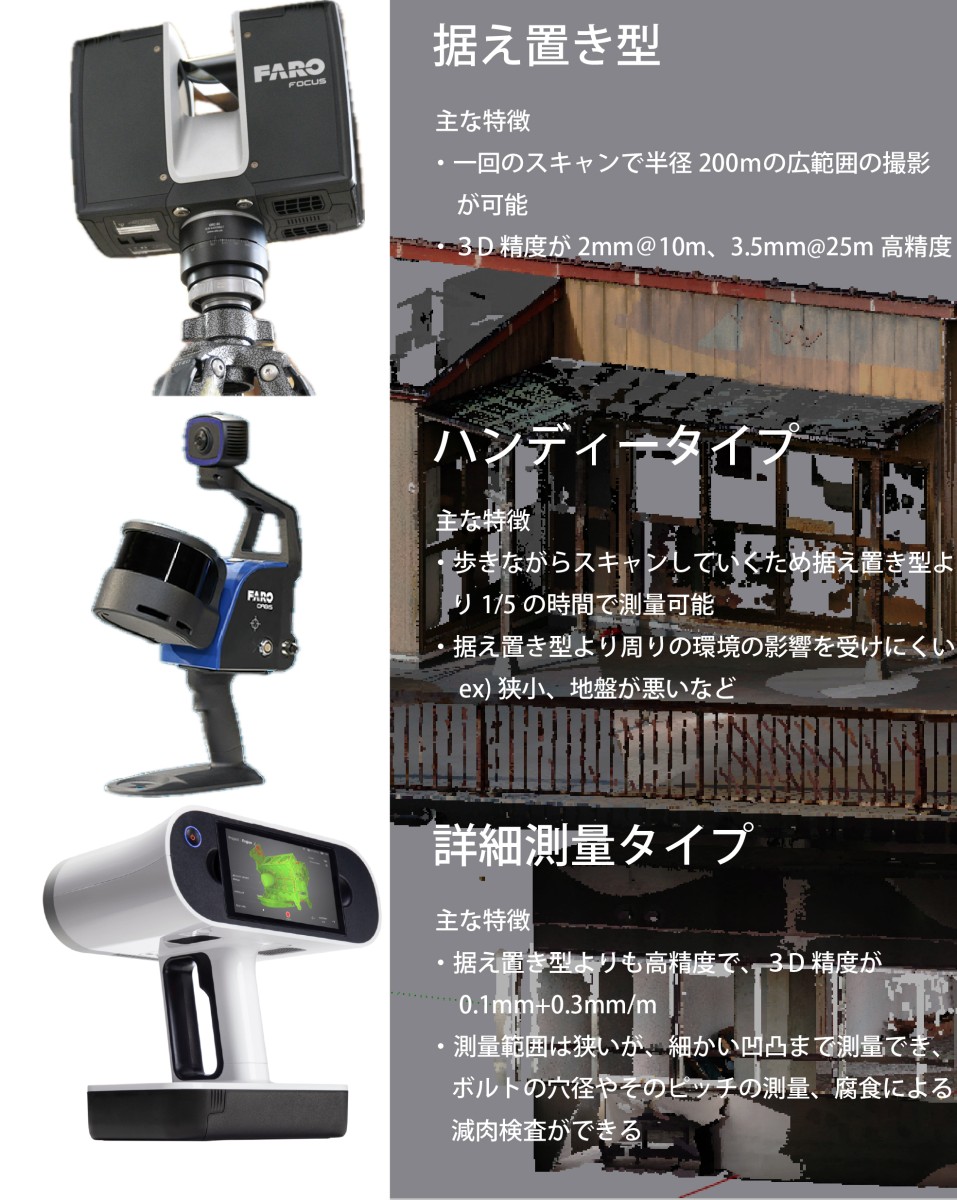

機器の種類
機器によって、対象距離、精度違い、測量スピードなどに違いがあります。
弊社のサービスでは3種類使用しており、機器を選択、組み合わせて、お客様にとって最適な成果物を提供できるようにしております。
精度について
3Dスキャナーの総合的な精度は、測距誤差と角度精度によって決まり、これを3D精度といいます。
測距誤差
距離を測定した値が、実際の距離と異なる時に生じる誤差
据え置き型は実際の距離が25mのとき、24m 99cm 9mm から 25m 00cm 1mm という測定結果が出る
角度精度
ある角度を測定する際の正確さで、実際との値とどれだけずれが小さいかを示す
据え置き型の角度精度は±19”で、10m先で上下に±0.9mmの間でずれが生じる

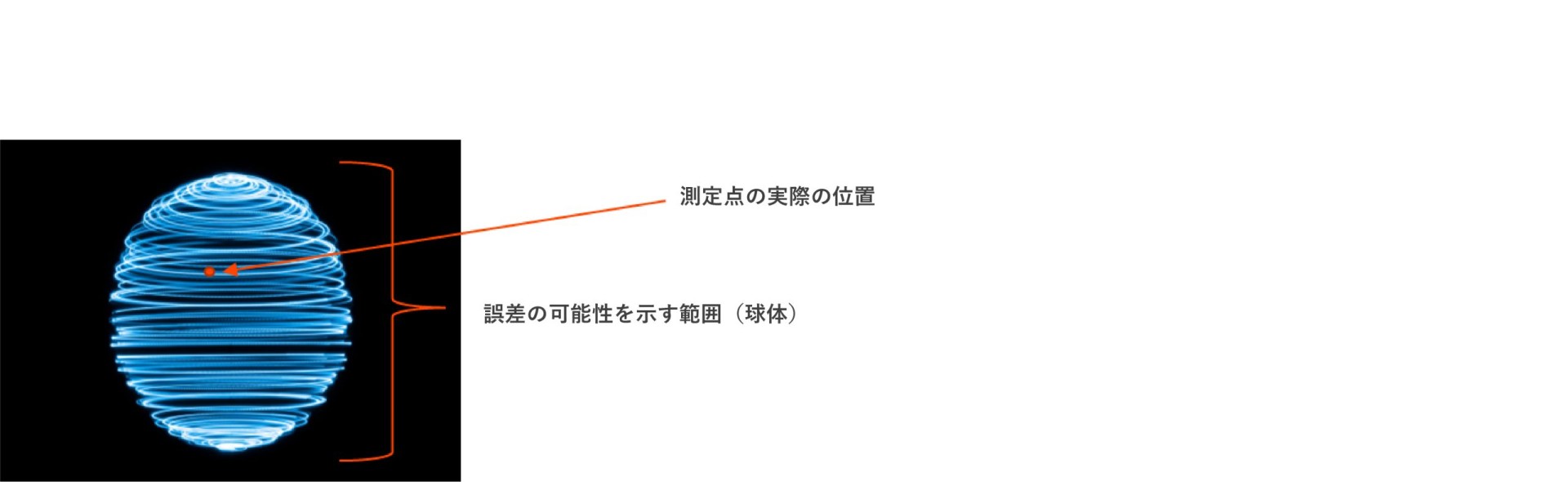

3D精度
距離誤差と角度誤差の組み合わせで表わされる
据え置き型の3D精度は、2mm＠10m、3.5mm@25mで、半径2mm(10ｍ地点)又は3.5mm(25ｍ地点)
の仮想球体（楕円体）として扱われ、実測点または完全測定点は、この球体（楕円体）内に位置している
